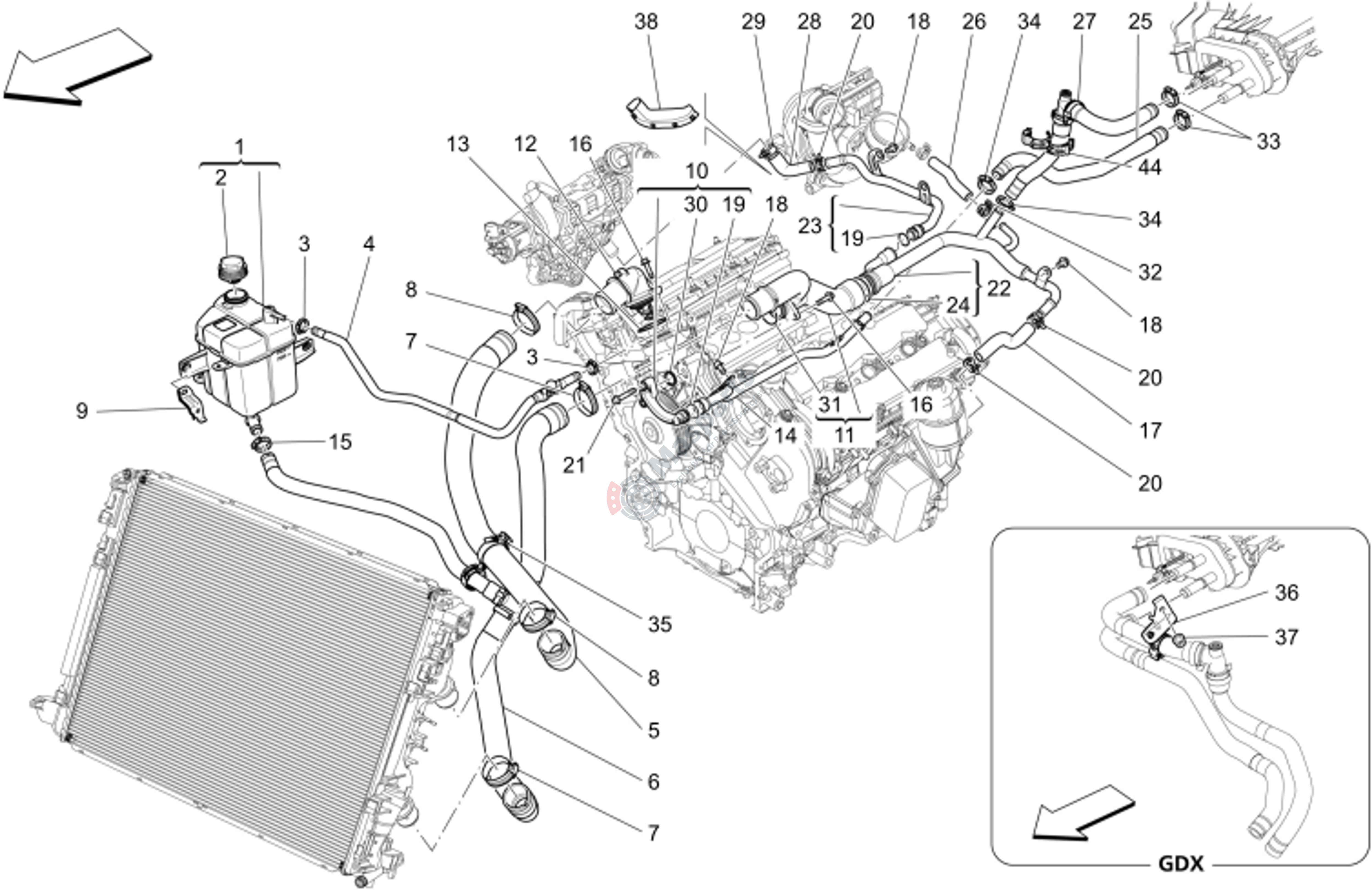

Diagram image not available
The parts list is available below.
Be aware: Two same spot numbers are selected, for example left and right.
| # | S | Part nr | Description | Price | Add |
|---|---|---|---|---|---|
| 1 | M-670004150 | Liquid Cooling Plate |
€59,59 |
|
|
| 2 | M-670003408 | Mount Plug |
€11,68 |
|
|
| 3 | M-675000373 | Strap Collar |
€1,63 |
|
|
| 4 | M-670004133 | Hose |
€54,23 |
|
|
| 5 | M-670031870 | Hose |
€55,59 |
|
|
| 6 | M-670004135 | Water Sleeve From Radiator |
€97,75 |
|
|
| 7 | M-675000345 | Screw Collar |
€3,20 |
|
|
| 8 | M-675000345 | Screw Collar |
€3,20 |
|
|
| 9 | M-670007862 | Bracket |
€8,65 |
|
|
| 10 | M-46328194 | Delivery Pipe |
€55,25 |
|
|
| 11 | M-46328184 | Sleeve |
€289,85 |
|
|
| 12 | M-46328183 | Thermostatic Valve |
€150,45 |
|
|
| 13 | M-46328354 | Or Gasket |
€9,57 |
|
|
| 15 | M-675000658 | Snap Collar |
€4,69 |
|
|
| 16 | M-46328687 | Flange Bolt |
€1,88 |
|
|
| 17 | M-46328306 | Water Return Sleeve From Oil |
€44,03 |
|
|
| 18 | M-46328696 | Flange Bolt |
€1,78 |
|
|
| 19 | M-46328356 | Or Gasket |
€1,88 |
|
|
| 20 | M-46328743 | Clamp |
€1,57 |
|
|
| 21 | M-46328688 | Flange Bolt |
€2,61 |
|
|
| 22 | M-46343719 | Coolant Return Pipe |
€338,30 |
|
|
| 24 | M-46328355 | Or Gasket |
€2,50 |
|
|
| 25 | M-670004136 | Water Supply Sleeve To Heati |
€119,00 |
|
|
| 26 | M-46328224 | Sleeve |
€36,21 |
|
|
| 27 | M-670004137 | Water Ret. Sleeve From Heati |
€67,49 |
|
|
| 28 | M-46328302 | Coolant Pipe |
€56,53 |
|
|
| 29 | M-46328744 | Clamp |
€2,09 |
|
|
| 30 | M-46328357 | Sleeve Gasket |
€4,49 |
|
|
| 31 | M-46328353 | Or Gasket |
€11,68 |
|
|
| 32 | M-46328742 | Clamp |
€1,25 |
|
|
| 33 | M-675000334 | Collar Clip |
€2,15 |
|
|
| 34 | M-675000372 | Strap Collar |
€1,48 |
|
|
| 35 | M-670006735 | Clip |
€3,13 |
|
|
| 38 | M-46328327 | Hose Cover |
€60,44 |
|
|
| 44 | M-670005924 | Heating Water Pipe Retaining |
€2,29 |
|
